1170G

От разреждане и възстановителна сеч.

6W или 8W опции
Универсален харвестър
За всички приложения

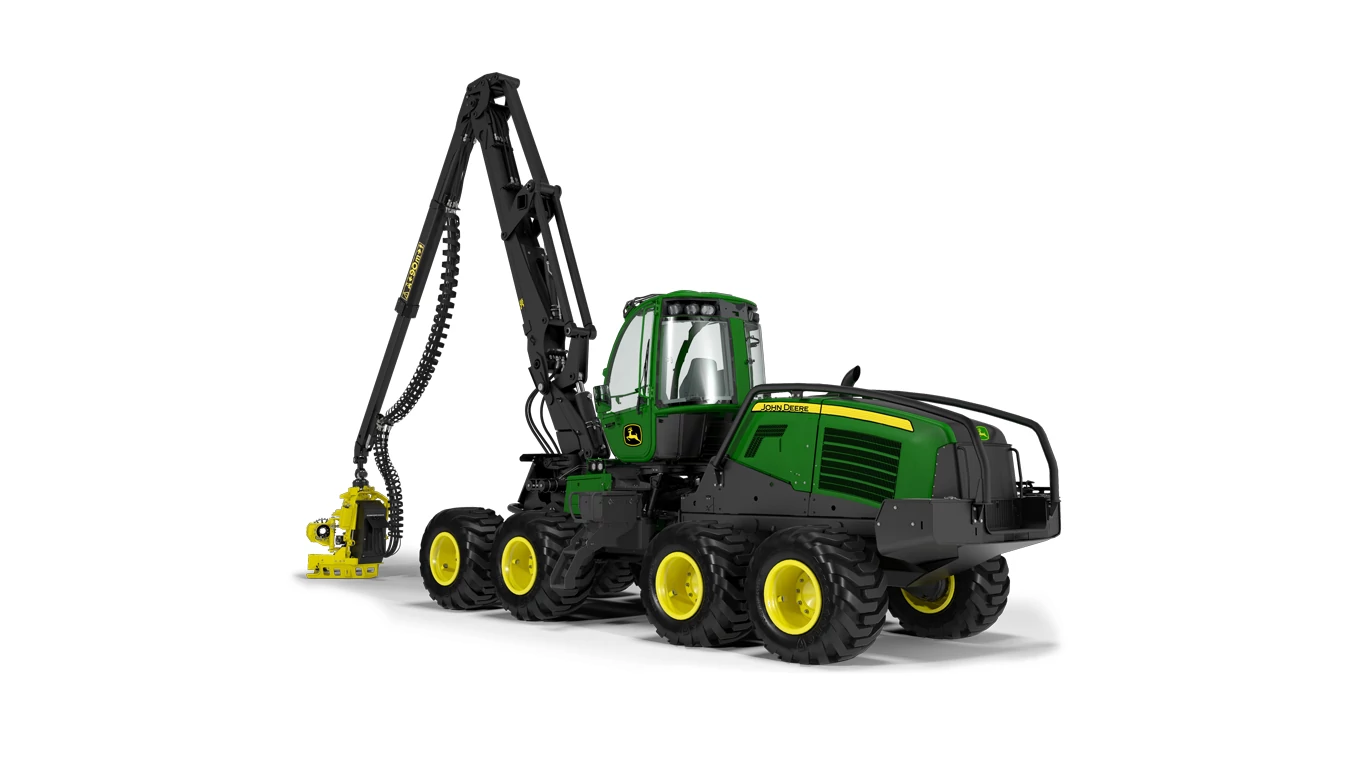

8W за меки почви

Описание

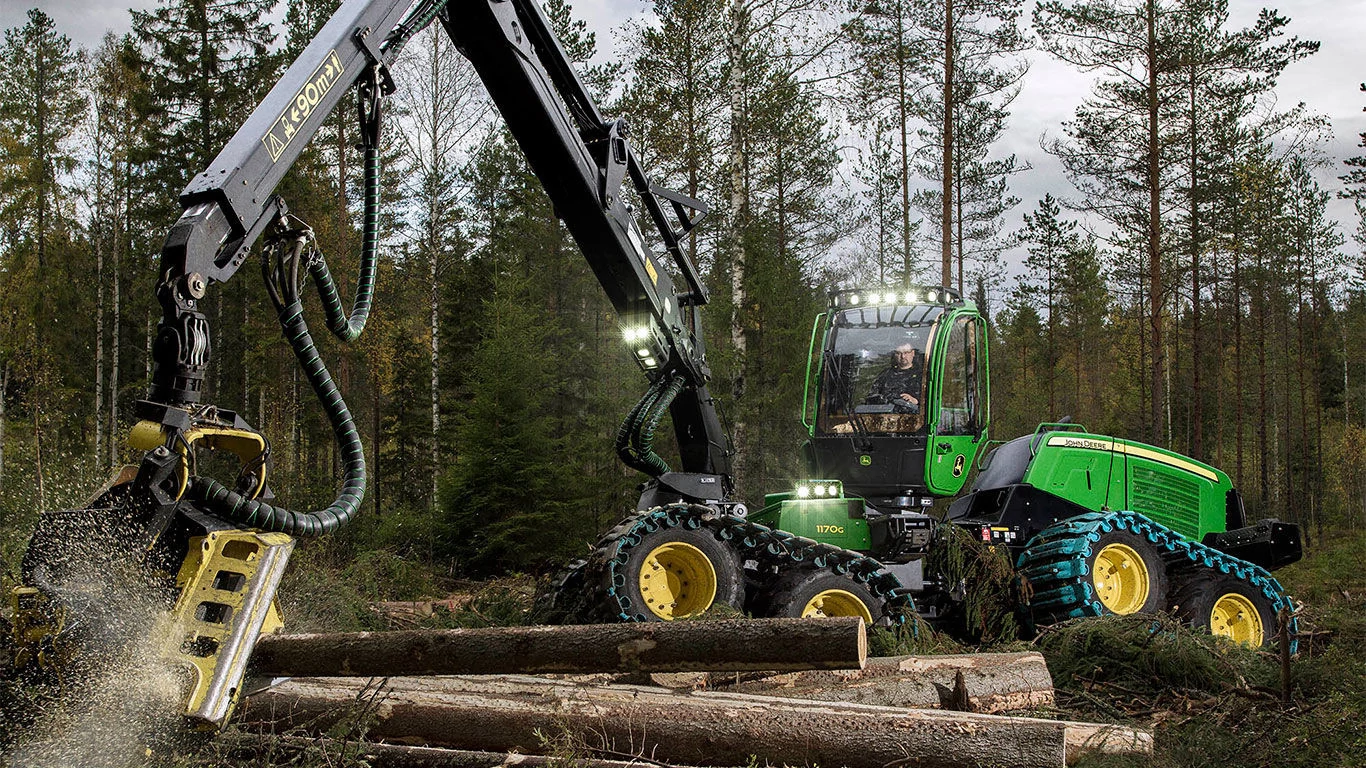

Въртяща се и нивелираща се кабина

Кабината се върти и следва завоите на стрелата. Функцията за автоматично нивелиране позволява на оператора да седи изправен, дори когато машината се движи по неравен терен. Машината може да се управлява и когато кабината е завъртяна в странична позиция.

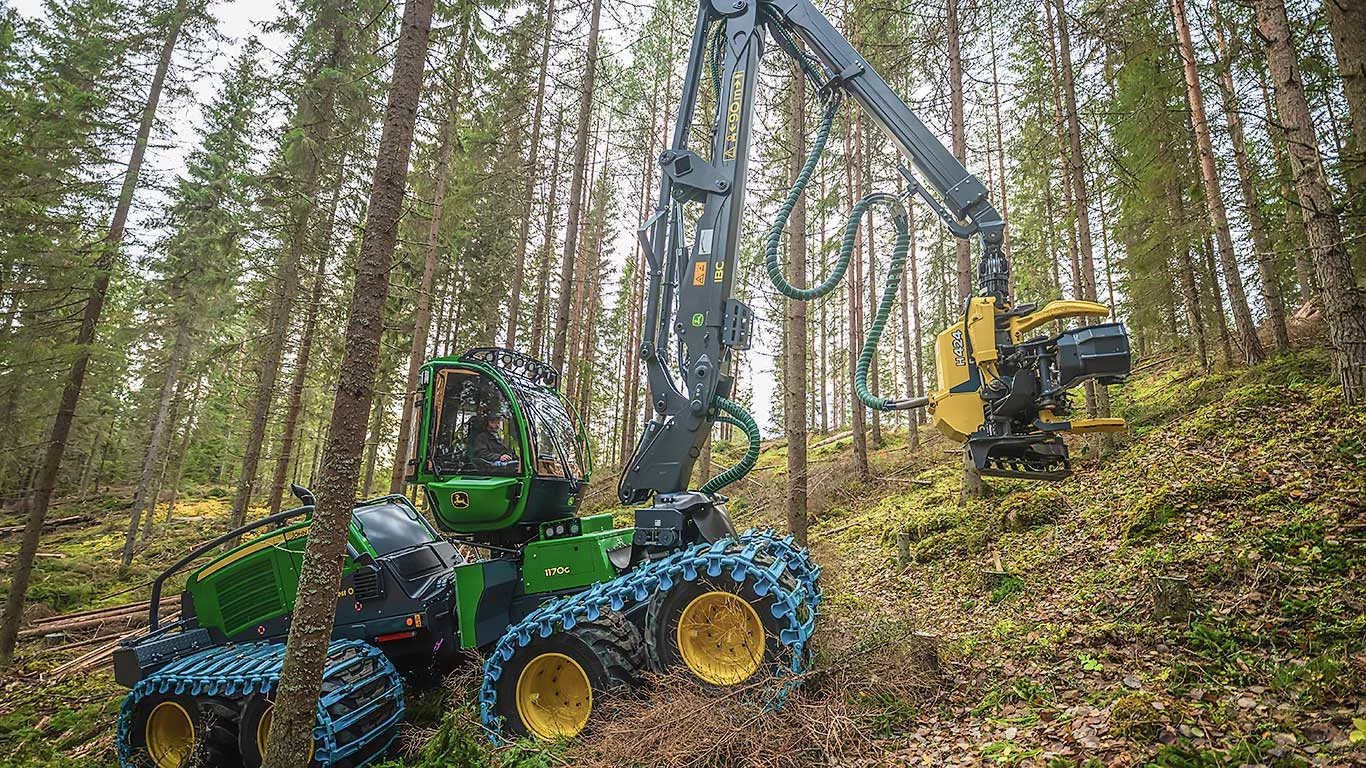

Интелигентно управление на стрелата IBC

С интелигентното управление на стрелата (IBC) операторът управлява върха на стрелата, а не отделните секции на стрелата. Датчиците откриват местоположението на грайфера и системата автоматично регулира траекторията на стрелата и удължението.

Карти TimberMatic™

Картите TimberMatic™ осигуряват на операторите производствен изглед в реално време на сечището. Показват в реално време позиционирането и местоположението на трупите, както и напредъка на работата на работната площадка.

Спецификации

Двигател

Производител: JOHN DEERE
Модел: John Deere 6068, 6,8 L
Стандарти за емисии за извънпътни машини: EU Stage V / EPA Tier IV
Измерена максимална мощност при: 2000 об/мин
Максимална мощност: 155.1 kW
Максимален въртящ момент на въртене, измерен при: 1500 об/мин
Максимален нетен въртящ момент: 978 Nm
Вместимост на резервоара за гориво: 300.1 L
Обща вместимост на резервоара за течност за третиране на дизеловите отработени газове (DEF): 23.8 L
Полезна вместимост на DEF резервоара: 12.9 L

Модел на трансмисията с 6 колела (6W)

Теглителна сила: 150 kN
Диапазон на скоростта на движение на предавка 1: 7.6 km/h
Диапазон на скоростта на движение на предавка 2: 24 km/h

Модел на трансмисията с 8 колела (8W)

Теглителна сила: 160 kN
Диапазон на скоростта на движение на предавка 1: 7.6 km/h
Диапазон на скоростта на движение на предавка 2: 24 km/h

Кормилен механизъм, спирачки

Ъгъл на завиване: 44 градуса

Електрически

Напрежение: 24 V
Брой акумулатори: 2
Вместимост на акумулатор за всеки: 145 amp-hr
Алтернатор: 150 amp
Напрежение на алтернатора: 28 V
Интензивност на светлините: 60 lux

Хидравлична система

Дебит на помпата: 190 cm³
Опция за работно налягане 1: 24 MPa
Дебит на масло при 1700 об/мин: 323 L/min
Опция за работно налягане 2: 28 MPa
Максимално работно налягане: 28 MPa
Хидравличен резервоар: 160.1 L

Стрела

Тип: John Deere CH6
Максимална дължина на обсег, опция 1, включен хедер: 10 m
Максимална дължина на обсег, опция 2, включен хедер: 11.3 m
Въртящ момент при пълно повдигане: 165 kNm
Въртящ момент на завъртане: 45 kNm
Ъгъл на завъртане: 220 градуса
Ъгъл на наклон напред: 28 градуса
Ъгъл на наклон назад: 14 градуса

Кабина

Тип: Въртяща се и нивелираща се или неподвижна
Ъгъл на завъртане: 160 градуса
Накланяне на страничните платна: 17 градуса
Накланяне напред и назад: 10 градуса

Система за измерване и управление

Тип: TimberMatic™

Хедери на комбайн

Модели: H423, H424, H212

Размери с 6 колела (6W)

Дължина: 7.24 m
Преден мост – среден шарнир: 2.02 m
Заден мост – среден шарнир: 1.85 m
Колесна база, преден и заден мост – среден шарнир: 3.87 m
Предни гуми: 24,5 in или 26,5 in
Размер на предните гуми – Опция 1: 622.3 mm
Размер на предните гуми – Опция 2: 673.1 mm
Задни гуми: 34 in
Размер на задните гуми: 863.6 mm
Минимална ширина с гуми от серия 600: 2590.8 mm
Минимална ширина с гуми от серия 650: 2717.6 mm
Минимална ширина с гуми от серия 710: 2847.4 mm
Външен радиус на завой – гуми от серия 710: 6337 mm
Вътрешен радиус на завой – гуми от серия 710: 3285.1 mm
Транспортна височина: 3.77 m
Дължина на транспортиране: 11.87 m
Пътен просвет – среден шарнир: 0.63 m
Минимално тегло на машината с хедер на комбайн: 17800 kg

Размери с 8 колела (8W)

Дължина: 7.45 m
Преден мост – среден шарнир: 2.02 m
Заден мост – среден шарнир: 1.95 m
Колесна база, преден и заден мост – среден шарнир: 3.97 m
Предни гуми: 24,5 in
Задни гуми: 24,5 in
Минимална ширина с гуми от серия 600: 2590.8 mm
Минимална ширина с гуми от серия 650: 2717.6 mm
Минимална ширина с гуми от серия 710: 2847.4 mm
Външен радиус на завой – гуми от серия 710: 6500 mm
Вътрешен радиус на завой – гуми от серия 710: 3467.8 mm
Транспортна височина: 3.96 m
Дължина на транспортиране: 11.8 m
Пътен просвет – среден шарнир: 0.62 m
Минимално тегло на машината с хедер на комбайн: 19500 kg
